前言

自第一张CD光盘在80年代初由飞利浦发明以来，至今已有近30年的发展历程，从CD到DVD，再到现在的BD…..光盘存储的数据容量在不断的变大，但是盘面12cm的直径却恒久不变。最初，压制的光盘主要是作为音乐CD，软件，游戏等的发行，那时候光盘制作一般只有专门的压盘厂生产，一般用户接触不到，而光盘盘面一般由发行商设计，用户只有接受的份，而随着技术的越来越成熟，光盘的制造价格也越来越便宜，越来越多的用户不但可以轻松复制盘片内容，以及备份各类数据，现在还可以应用盘面雕刻技术将喜欢的照片和图片雕刻在盘面上，打造属于自己的个性化内容载体。 第一张CD的诞生 第一张CD的诞生 时间一晃进入了21世纪，刻录技术的成熟，使CD到DVD逐渐普及到千家万户，而随着人们需要保存的数据越来越多，对光盘刻录的需求也越来越多，对光盘盘面的要求也越来越高。不过通常情况下，刻录光盘的盘面都是由厂商设计，带有厂商的logo和厂商设计的图案，用户为了分辨刻录完毕的光盘的方法则是对已经刻录的光盘贴上标签，或者使用专门的油性光盘笔在盘面上写下光盘的名称。这种方法虽然成本便宜，使用方便，不过在美观度上就差了一点，而且在盘面上贴标签，对于盘片的正常运转会有一定的隐患，于是人们开始寻找更好，更美观的光盘盘面设计方法，而今天我们要介绍的LightScribe和LabelFlash技术正是由此应运而生。 专用的油性光盘笔 专用的油性光盘笔 在进入正题前，首先我们先给大家介绍当前几种主要的盘面技术，根据用途的不同，可以分为工业用和民用两种。

工业用光盘盘面技术简介

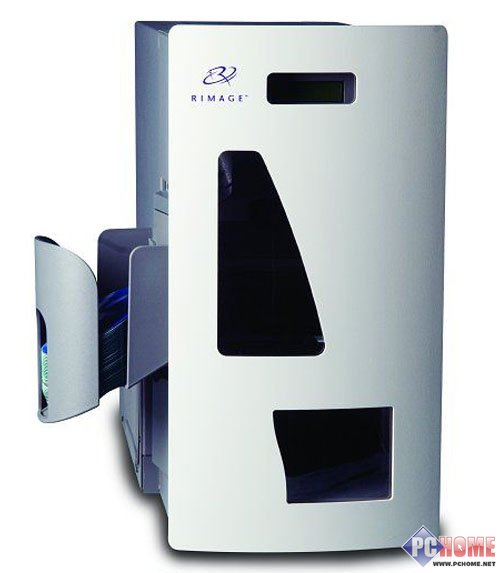

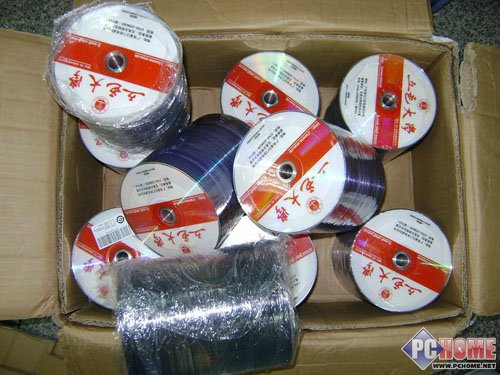

工业上大批量制作光盘压盘并且印刷，一般主要采用光盘丝印，胶印和热转印技术，这几种方法效果比较好，大批量使用的话成本也非常低廉，所以也被广泛用于工业用途。

工业用的这些印刷方式，速度快，效果好，大批量印刷平均成本低廉，不过初期设备投入和制模成本非常高，一般家庭是不可能使用的，这里也仅仅提供信息给大家参考下，接下来我们看看民用的盘面印刷方式。

民用光盘盘面技术介绍

介绍完了工业用的几种盘面印刷方式，我们再来看看一般家用级的盘面制作方式，主要有以下几种:

光盘贴纸法:

这是最古老的一种美化光盘的方法，实施起来也非常简单，只需要光盘贴纸和普通的喷墨打印机即可，光盘贴纸价格非常便宜，一般质量比较好的不到20元每包(百贴)，折合下来不到人民币2毛钱一贴，而一般的喷墨打印机则很多朋友家中都有。

光盘贴纸方法的优缺点:

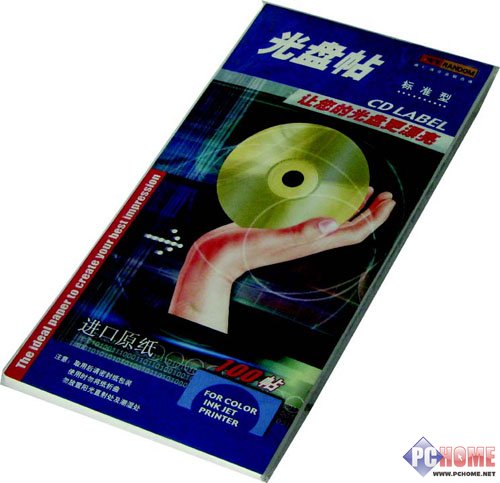

鉴于弱点非常致命，所以一般情况下我们不推荐采用此种方式。 市售光盘贴纸 市售光盘贴纸

光盘打印法:

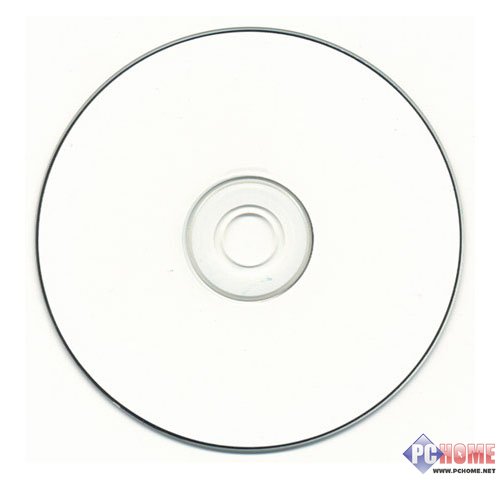

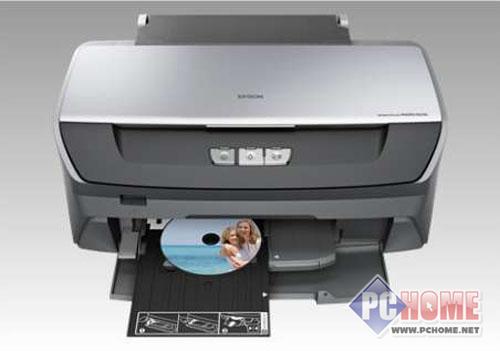

光盘打印也是最近几年流行起来的技术，相比之前的光盘贴纸，光盘打印完全避免了它的那些弱点。光盘打印时使用专门的带有光盘打印托架的喷墨打印机加上带有打印涂层的可打印光盘，一般小批量光盘盘面制作都会选用这种方式。

光盘打印的优缺点:

LightScribe光雕技术详解

LightScribe，中文翻译成光雕，该项技术最初是诞生于惠普(HP)的实验室中，并在2005年的时逐步民用化推向普通消费者。

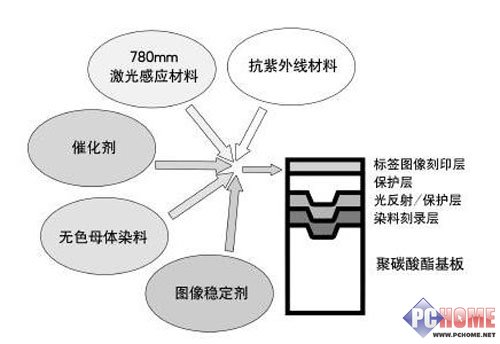

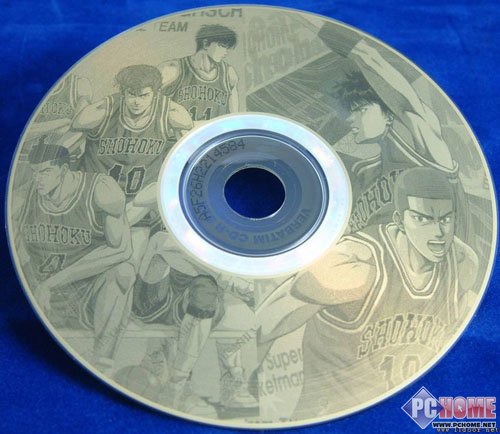

LightScribe 是一种光盘标签制作技术，在专用光雕盘的盘面上涂上一种特殊的混合染料，里面含有对光敏感的化学物质，当使用激光照射时，该混合染料就会改变分子结构，在宏观上就表现为颜色的深浅变化，而我们的光雕刻录机就是通过发出这种激光来蚀刻改变光雕刻录盘面，得以将标签刻录在光盘上。 LightScribe光盘构造 LightScribe光盘构造 LightScribe技术是通过光照改变盘面表面材料物理结构，不过并不是所有光都能改变它的物理机构，只有特点波长和特定强度的激光照射才能使其发生反应，而不用担心普通的日光照射会使其发生改变。这种激光一般是780nm波长的激光，也就是烧录CD所用的激光，所以一台光雕DVD刻录机理论上只要CD功能正常便可以正常使用LightScribe功能。 LSab LightScribe技术的logo，使用该技术的刻录机或者盘片上都能找到该logo。 LSlogo

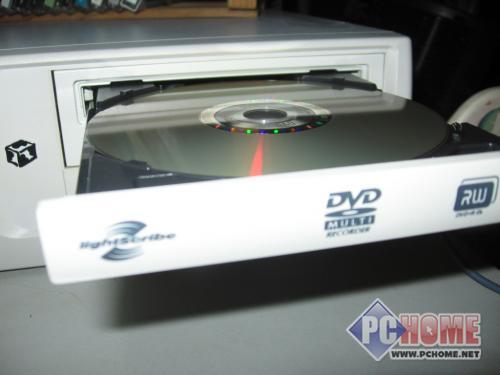

LightScribe光雕刻录机简介

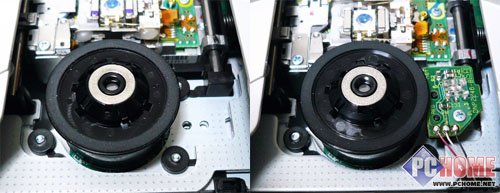

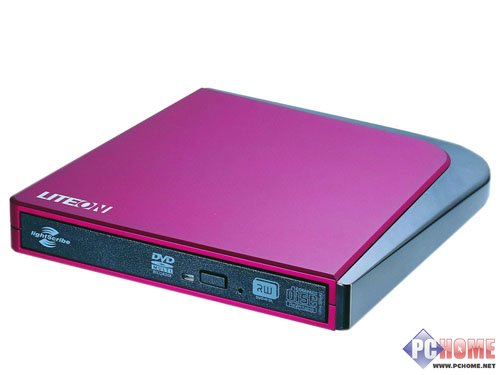

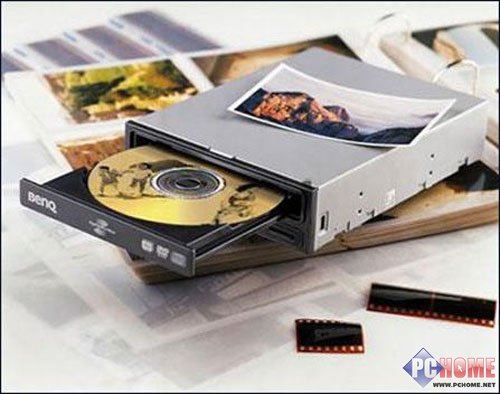

LightScribe光雕所必须的刻录机市面上比较多见，从2005年第一台支持光雕的DVD刻录机BenQ DW1625面世至今，林林总总各大厂商推出的光雕刻录机种类已经接近100台次，由于LightScribe技术需要刻录机主控芯片支持，支持LightScribe技术的主控芯片有Philips(飞利浦)，MediaTek(联发科)，Panasonic(松下)和Renesas(瑞萨)等。

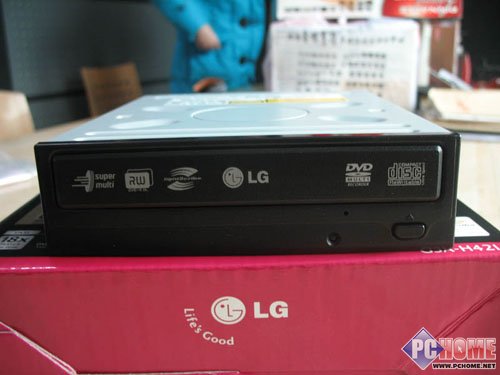

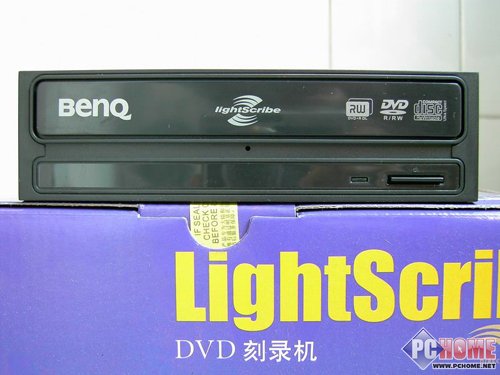

采用Philips主控芯片的光雕刻录机代表作为BenQ DW1625，BenQ DW1655，HP dvd640(OEM DW1625)等，不过随着飞利浦退出DVD主控芯片开发，目前已经没有后续机型推出了。 DW1625 首台上市的光雕刻录机BenQ DW1625，最初售价高达899元 采用Panasonic和Renesas主控芯片的光雕刻录机主要由LG(或者贴牌LG的产品)推出，松下主控芯片主要代表机型为LG 4166B，H20L，H22L，H55L，GH22LP20，瑞萨主控芯片代表机型为LG H10L H12L H42L H44L H62L GH20LS10 GH22LS40以及蓝光刻录机GGW-H20L等等。 H42L 采用瑞萨主控的LG光雕刻录机H42L 而采用MediaTek主控的光雕刻录机品种则显得非常繁多，建兴(包括其OEM的飞利浦，明基，惠普，索尼等品牌)，三星，华硕，先锋等所推出的光雕刻录机都是采用Mediatek联发科主控芯片，代表机型为建兴 20A1H，20A3H，iHAS422，三星652M 652N，华硕1814BLT，2014L1T，先锋112K，213K等。 eSAU208 建兴超薄外置光雕刻录机eSAU208 值得一提的是，部分NEC主控芯片的刻录机也具有光雕功能，例如先锋的DVR-111C和Optiarc的AD-7201系列，不过它们是通过外挂芯片的方式实现的光雕，很遗憾的是，这两款机型在国内并没有发售。 DVR-111C 先锋DVR-111C光雕刻录机 光雕刻录机其实本质上和一台普通刻录机是相同的，在光头上并没有特殊之处，不过光雕刻录机在主轴马达旁安装有一个光雕定位器，如下图，左边为普通刻录机，右边为光雕刻录机，该光雕定位器会发出红色激光以定位光雕盘的位置，大部分光雕刻录机在通电后该定位器便会放出红色激光，所以一看便知。 多出的部分为光雕定位器 左侧为普通刻录机，右侧为光雕刻录机，多出的部分为光雕定位器 而辨别一台刻录机是否光雕刻录机则只需要查看它的面板，支持光雕的刻录机面板上都会有LightScribe的logo，如上文展示的几台光雕刻录机，在外观上是比较容易分辨的。而在操作系统中，使用软件查看刻录机信息也能看到是否支持LightScribe。 支持LightScribe的惠普刻录机 支持LightScribe的惠普刻录机

LightScribe光雕专用光盘介绍

LightScribe光雕专用光盘目前主要由台湾中环，印度MBI，马来西亚达信三家工厂生产，大陆工厂目前还没有生产光雕光盘的能力，光雕光盘主要品牌为威宝，TDK，惠普，飞利浦，明基等,其中光雕光盘生产线最全的是威宝，目前威宝有光雕CD-R，五彩光雕CD-R，光雕DVD+/-R以及光雕DVD+R DL发售，售价大约两到三倍于正常的CD DVD产品。

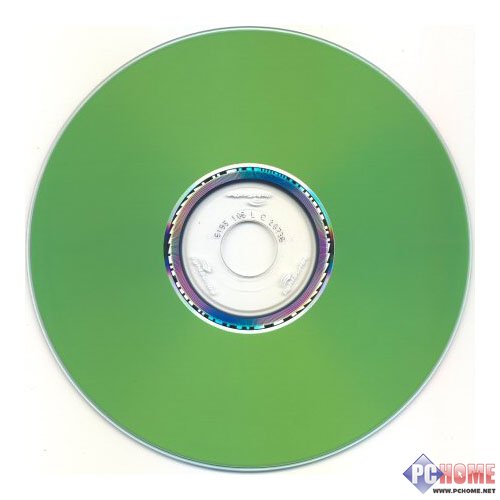

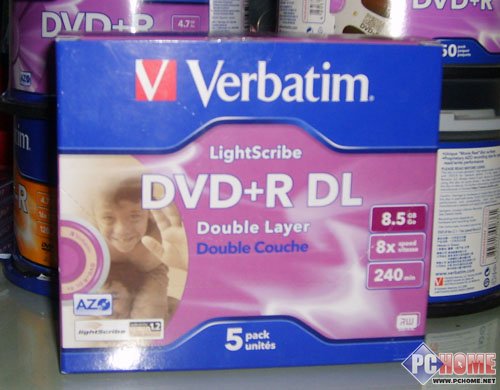

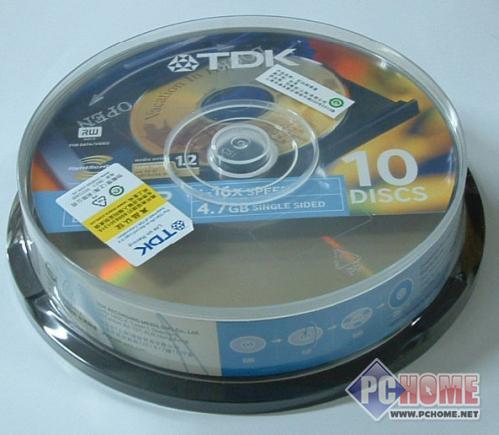

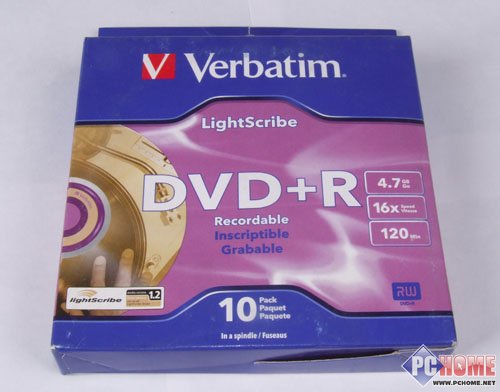

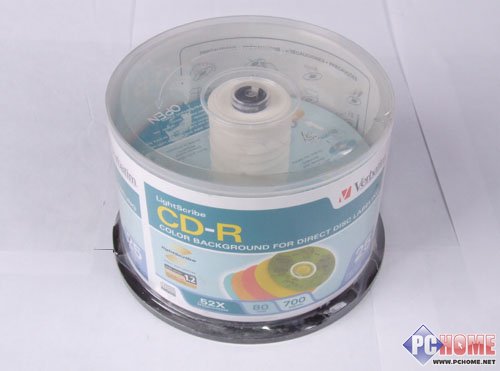

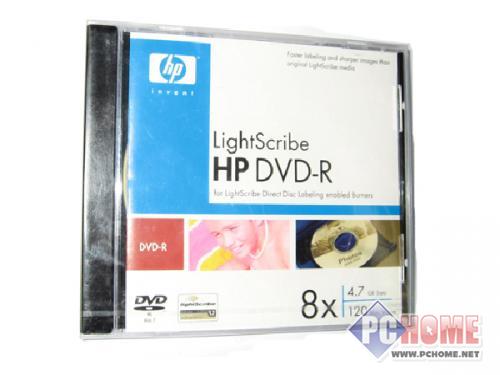

如图，威宝的光雕产品系列 威宝光雕DVD+R 10片装 威宝光雕DVD+R 10片装 威宝五彩光雕CD-R 25片装 威宝五彩光雕CD-R 25片装 新上市的威宝光雕DVD+R DL 单片装 新上市的威宝光雕DVD+R DL 单片装 其他光雕产品： TDK光雕产品 TDK光雕产品 惠普的光雕产品 惠普的光雕产品 光雕盘的数据面和普通CD，DVD一样，没有任何区别，不过Label面是由特殊材料制成，呈现出一种金黄色的颜色，(五彩光雕盘为五种颜色)，盘片中央夹持区附近可以看到一圈类似条形码状的图案，这是光雕盘的定位条码，光雕刻录机中的光雕定位器就是通过该条码来确定雕刻的位置，而正因为有了该条码，所以光雕盘可以反复雕刻同一图案而不会移位(因设备不同可能会产生微小重影)。 五彩光雕CD-R中的一种，可以看见中间的定位条码 五彩光雕CD-R中的一种，可以看见中间的定位条码

LightScribe光雕使用教程(一)

鉴于很多朋友虽然购买了光雕刻录机，但是苦于没有明确的教程并不会使用该功能，所以这里简要的提及一下该功能的使用方法。

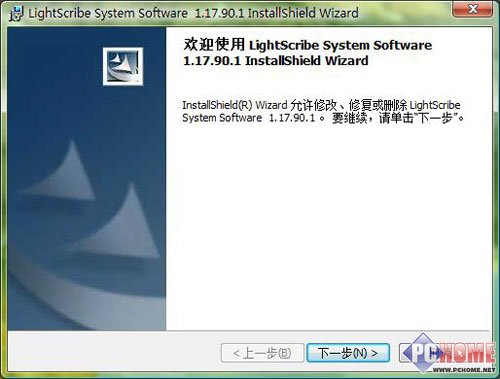

要正常使用LightScribe光雕，首先我们需要安装一个LightScribe System Software的系统插件，该插件在光雕刻录机随机附带的光盘以及LightScribe的官方网站下载区(http://www.lightscribe.com)都有下载，该插件的作用是识别光雕刻录机，并且将光雕功能集成到盘面设计软件中。需要注意的是，该插件不断会更新，更新的目的即增加对新推出的光雕刻录机的支持，购买了新款光雕刻录机的朋友有时候会发现原先安装的光雕插件不能识别新的刻录机就是这个原因，此时则需要更新光雕插件。 光雕系统插件安装 光雕系统插件安装 安装完光雕插件以后，有一点要注意，该插件会自动在系统服务中添加一个LightScribeService Direct Labeling Service的服务，请务必保持该服务处于被启用状态，否光雕插件会无法识别光雕刻录机。 系统服务中的光雕服务 系统服务中的光雕服务 有了光雕插件以后，我们还需要一款能被该插件支持的盘面制作软件，支持该插件的制作软件很多，有Sonic Express Labeler，Roxio Easy Media Creatior等等，由于时间关系这里不一一介绍，这里我们只着重介绍Nero安装光盘中自带的Nero CoverDesigner使用方法。

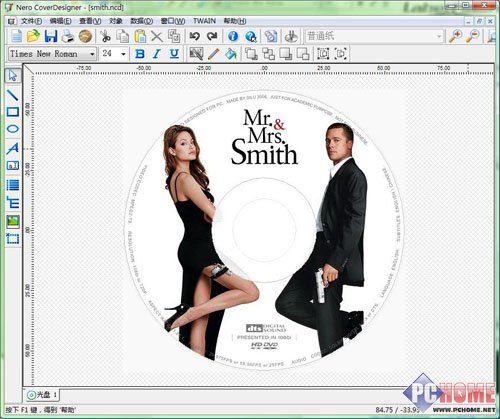

Nero CoverDesigner软件集成在Nero完整版程序中，安装过程中可以选择被安装或者不被安装，所以使用精简版或者没有选择安装的用户可能需要重新进行一遍Nero的安装方可使用。

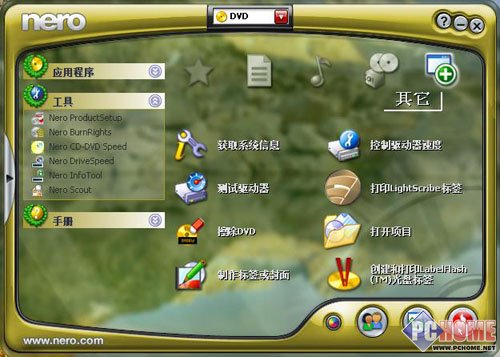

启动进入LightScribe盘面设计程序的方法有两种，第一种是打开Nero StartSmart程序，通过其他选项中的LightScribe图标进入(前提是安装有支持LightScribe的刻录机此图标才会出现)，第二种便是直接找到开始菜单——程序——Nero中的CoverDesigner点击进入。 Nero StartSmart可以启动LightScribe Nero StartSmart可以启动LightScribe 软件界面如下，LightScribe插件正常安装以后，上方工具栏中会出现LightScribe的图标，新建菜单中的第一项也会变成新建LightScribe盘面，我们选择新建LightScribe盘面，系统会自动给出一个符合市售光雕盘盘面雕刻区域大小的盘面设计图，可以使用Nero CoverDesigner对该盘面进行设计。当然，该软件的图片处理功能并不强大，大家可以用Photoshop对图像做处理以后再导入该软件。 Nero CoverDesigner软件 Nero CoverDesigner软件 当然，自己设计的肯定不如原版的，有现成的盘面图那就更好了，例如原版光盘的盘面彩色扫描图，通常某些DVD论坛，高清电影论坛会有类似的盘面图区，大家不妨去找一下。

LightScribe光雕使用教程(二)

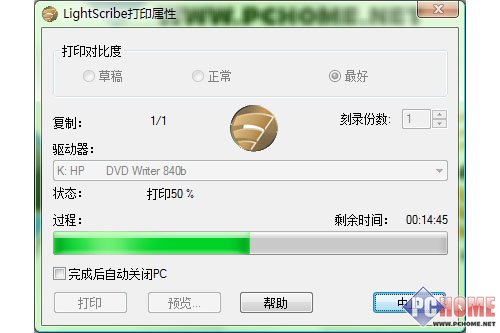

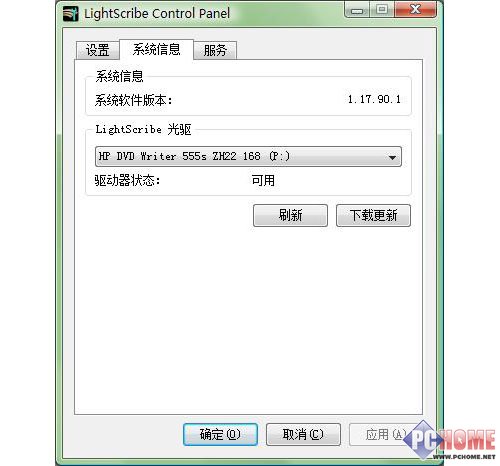

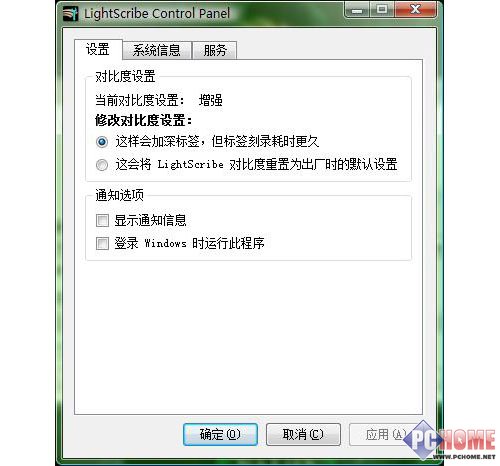

设计完了盘面，接下来我们来看看LightScribe Control Panel的设置情况，这个光雕控制面板是跟随光雕插件一同被安装的，可以在开始菜单——程序中找到它。 该控制面板的主要作用是查看光雕插件版本信息，查看光雕刻录机信息，以及设置光雕对比度等，最主要的功能便是光雕对比度的设定，默认设置的出厂设置为正常对比度，不过一般为了获得更好的效果，这里建议选择对比度增强，如下图所示，虽然实际光雕时间会变长，但是可以得到更好的效果，小编认为还是值得的。 选择对比度增强会得到更好的效果 选择对比度增强会得到更好的效果 第二个选项卡可以看到本机上已经安装的光雕插件版本信息，光雕刻录机的信息，包括刻录机名称，固件信息，以及光雕刻录机代码，如果这里不能识别出刻录机，则需要按照之前所说的检查光雕刻录机的连接是否正常，光雕插件是否更新到最新，光雕的系统服务是否被开启等等。 光雕插件正常识别出的惠普光雕刻录机 光雕插件正常识别出的惠普光雕刻录机 完毕之后，请取出购买的光雕刻录盘，光雕面朝下放入光雕刻录机，注意，是光雕面朝下，不要放反了，当刻录机LED灯熄灭时可以在帮助菜单–关于LightScribe中查看光雕盘识别情况，如果已经被识别，会显示一个三位数的光雕盘生产商代码，如图，一切准备就绪以后的话光雕就可以正常开始了。 正确识别光雕盘生产商 正确识别光雕盘生产商 点击工具栏中光雕图标，出现光雕确认对话框，可以点击预览查看光雕效果，而上方有打印对比度的三个选项，一般如果是初稿可以选择草稿，那样耗时最短，画面较浅，如果是正式雕刻，一般选择最好，全部确认完毕以后，点击打印，开始光雕过程。 效果预览图 效果预览图 光雕1.2版本的刻录机配合1.2版本的光盘一般耗时20-30分钟，视选择的效果不同时间略有不同，光雕刻录机和光盘有一样不符合1.2版本则实际工作在光雕1.0版本，耗时略多于1.2版本。 光雕过程中 光雕过程中 最后，光雕完成，点击确认，刻录机自动会吐出光盘，可以查看光雕效果，如果不满意，可以在原来的基础上重新光雕以加深效果。

LabelFlash闪刷技术详解

LabelFlash，中文名叫闪刷，同样属于“光雕”的一种，很多朋友可能并没有接触过这种“光雕”，更有很多媒体把LabelFlash作为LightScribe的挑战者而推出，不过实际上，真实情况并非如此，早在CD时代，LabelFlash的原型就已出现。

在CD刻录机还是高价奢侈品的时候，日本YAMAHA公司就开发出了一种在光盘上雕刻图案的技术——DiscT@2，最初这种技术的定位在于利用光盘上一些没有刻录数据的空白区域刻录一些好看的花纹和图案，让光盘看起来更加美观，属于一种“趣味”的玩法，只不过当时普通的刻录机动辄都是几千元，而支持DiscT@2技术的YAMAHA CRW-F1刻录机更是昂贵，所以即使是很多老玩家，能够接触到DiscT@2的也屈指可数。

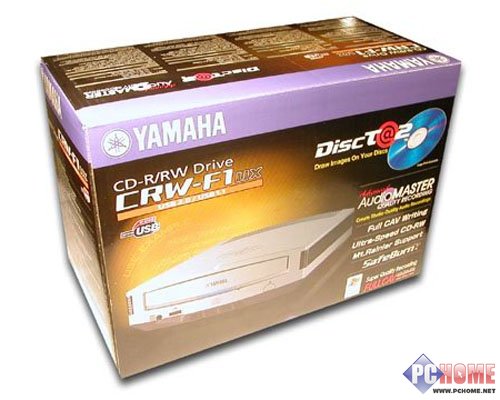

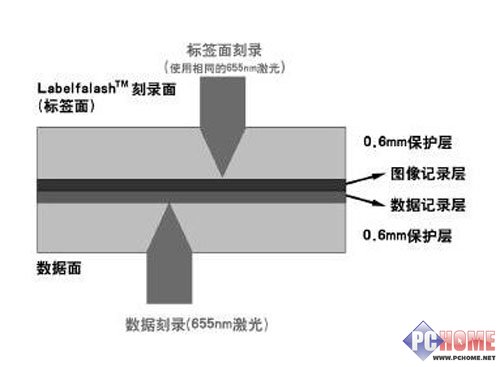

支持DiscT@2技术的YAMAHA顶级刻录机 支持DiscT@2技术的YAMAHA顶级刻录机 而现在我们看到的LabelFlash，便是基于上述的DiscT@2技术，由YAMAHA和FUJIFILM共同研发推出，LabelFlash同LightScribe一样，也是通过激光照射化学物质来显示图案的，所不同的是LabelFlash技术的涂层并不在光盘印刷面上，而是夹在两个0.6mm厚的盘基中间，且雕刻用得激光波长也由CD的780nm变成了DVD的655nm ，所以如果说LightScribe是基于CD的光雕，那LabelFlash就是基于DVD的光雕。 LabelFlash光盘构造 LabelFlash光盘构造 LabelFlash光盘没有像LightScribe那样的定位条形码结构，所以LabelFlash的雕刻是一次性的，不能通过反复刻录加深效果，所以进行LabelFlash雕刻前请一定确认想要的刻录图案和模式，以免后悔莫及。

以下是LabelFlash的logo，其官方网站为http://labelflash.jp/index.html，网站中有其他相关介绍，大家也可以参阅。 LabelFlash的Logo LabelFlash的Logo

LabelFlash闪刷刻录机简介

比较遗憾的是，正式支持LabelFlash的刻录机中国大陆并未上市，仅仅是欧美日本等国家有售，不过这不是问题，因为LabelFlash不同于之前介绍的LightScribe，它不需要特殊的硬件支持，没有所谓的光学定位器，它的支持与不支持纯粹是靠刻录机的固件(Firmware)来决定，所以这也为接下来下文所提到的破解带来了基础。 LabelFlash功能同样需要刻录机主控芯片支持，目前能够支持LabelFlash的主控芯片只有NEC一家，所以支持LabelFlash的刻录机也主要是使用NEC主控的Pioneer(先锋)，NEC(日电)和Optiarc(索尼日电)，当然，由上述厂家贴牌的刻录机，例如Asus的DRW-1608P3S和Plextor的PX-800A等同在支持之列。 由于实际支持LabelFlash功能的刻录机并不算太多，这里一一罗列下

Pioneer:

先锋支持LableFlash的机型主要在日本发售，其他地区鲜有出现，先锋主要从第12代开始的豪华版中开始支持LabelFlash，不过第11代的111系列有Buffalo贴牌的产品可以支持。

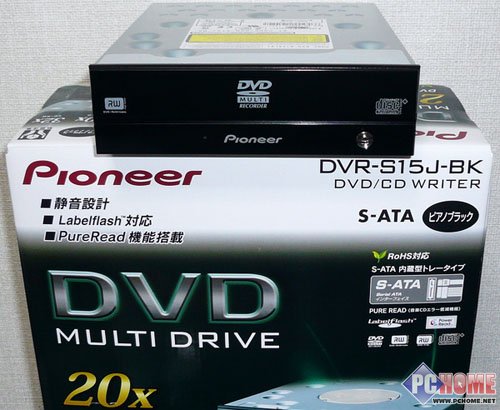

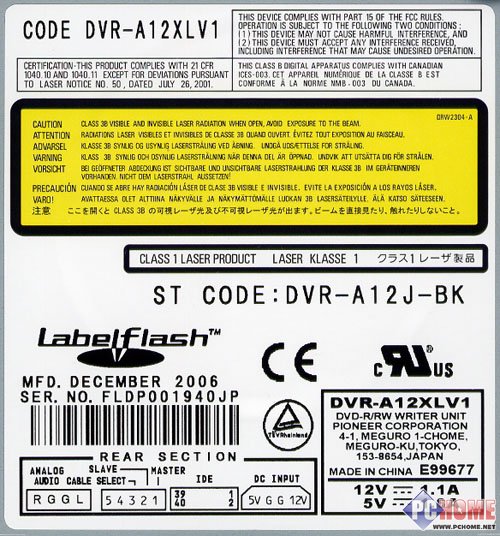

主要型号为: DVR-111LF(Buffalo DVSM-XL516FB)、DVR-A12J、DVR-S12J、DVR-A15J、DVR-S15J、DVR-A16J、DVR-S16J，其中A代表采用PATA接口，S代表采用SATA接口，结尾的J说明是日版。 先锋S15J DVD刻录机 先锋S15J DVD刻录机

NEC:

NEC从05年10月开始发卖的ND-3550机型开始，之后的产品硬件上都能支持LabelFlash，支持LabelFlash的产品一般结尾数字为1，而不支持的产品为0。

主要型号为: ND-3551A、ND-3571A、ND-4551A、ND-4571A，ND-7551A(Slim)

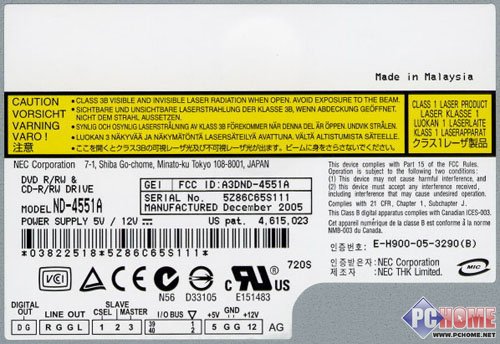

其中3551A和4551A，3571A和4571A在硬件上也完全相同，前者比后者少了对DVD-RAM的支持，可以通过互刷实现互通。 NEC 4551A的铭牌，原产自马来西亚 NEC 4551A的铭牌，原产自马来西亚

SONY NEC Optiarc:

2006年，SONY和NEC的光存储部门合并以后，新出的刻录机Vender名全部改成了Optiarc，但是产品型号的命名方式基本没有变，仅仅是型号从ND变成了AD，而型号末尾0依然表示不支持LightScribe和LabelFlash，而1表示支持LightScribe，3表示支持LabelFlash。

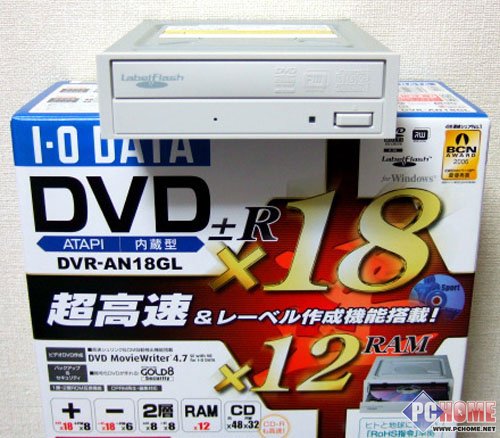

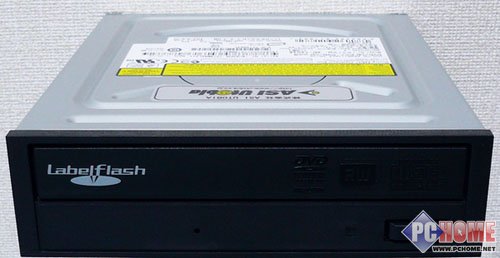

主要型号为: AD-7173A/7173S、AD-7203A/7203S、AD-7543A(Slim)、AD-7593A/7593S(Slim)、AD-7633A/7633S(Slim)、AD-7913A/7913S(Slim)。 IODATA贴牌的Optiarc 7173A刻录机 IODATA贴牌的Optiarc 7173A刻录机 Optiarc AD-7203A刻录机 Optiarc AD-7203A刻录机 支持LabelFlash的刻录机在面板或者铭牌上会有LableFlash的logo，所以也是比较容易分辨，不过这样的机器在国内除非厂家流出的工包或者国外流入的洋垃圾，不然很少能遇见。 日本先锋A12J铭牌上的LabelFlash标记 日本先锋A12J铭牌上的LabelFlash标记

LabelFlash闪刷专用光盘介绍

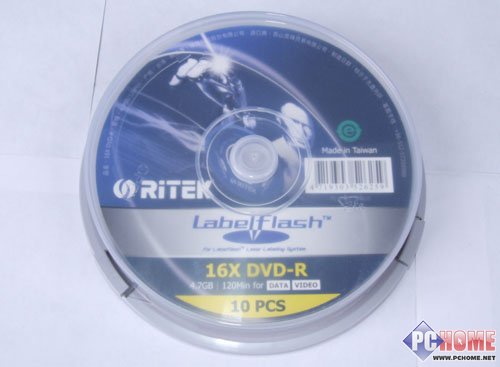

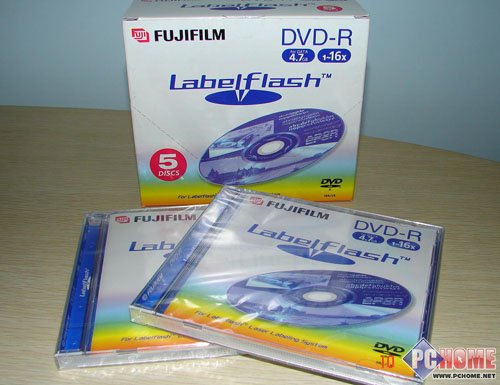

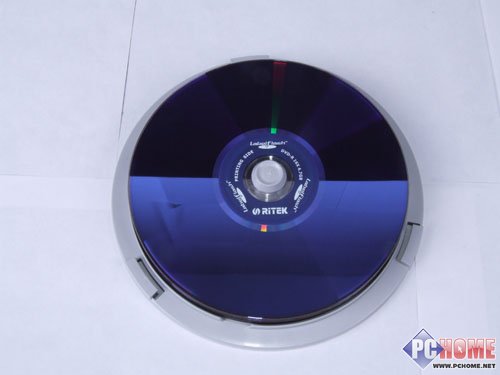

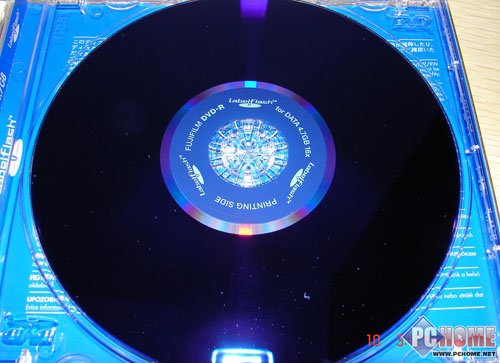

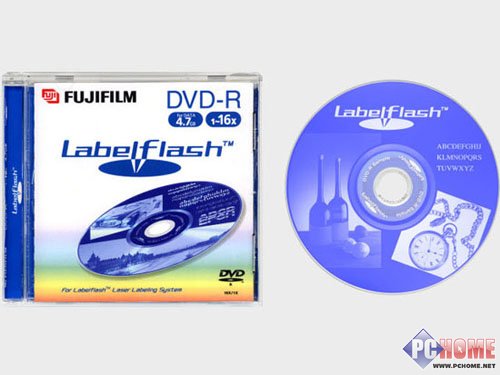

同LabelFlash刻录机一样，LabelFlash的专用光盘目前在国内也是难觅踪影，究其原因，主要是厂家也在观望状态，没有机器所以也没有盘，没有盘所以也没有出机器的必要，以此形成了恶性循环。 不过小编近日得到消息，铼德集团有意在国内推广该LabelFlash光盘，这对广大消费者来说是个好消息，毕竟多一种选择是一件好事。 LabelFlash光盘效果图 LabelFlash光盘效果图 比起LightScribe光盘，由于制造工艺的不同，LabelFlash光盘的成本要高很多，制造门槛也高了不少，目前全球唯一得到富士授权生产LabelFlash光盘的只有台湾最大的光盘制造商铼德集团，而旗下的产品也不是很多，主要品牌是富士(Fujifilm)和铼德(Ritek)，而在LableFlash的官方网站上还有其他光盘生产商的logo，不过小编在世界范围内也并没有找到除了上述两个品牌以外的LabelFlash产品，可见目前此类产品选择面还是比较狭窄，和LightScribe相比差距还是比较大的。下面我们欣赏下LabelFlash光盘的实物图。

先锋系刻录机破解LabelFlash功能(一)

好了，为了迎接可能到来的LabelFlash光盘，这里要着重给大家介绍目前破解现有刻录机支持LabelFlash的方法。

开始之前我们要明确有哪些国内贩卖的机种可以被破解LabelFlash，首先我们从先锋开始。

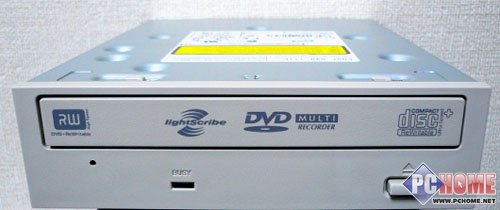

目前支持破解到LabelFlash功能的先锋刻录机有DVR-111CH、DVR-111XL、DVR-112CH、DVR-112XL、DVR-115CH、DVR-215CH、DVR-115XL、DVR-216CH、DVR-216XL以及由先锋DVR-111贴牌的Asus DRW-1608P3S。其中CH和XL版本代表着先锋的普通版和豪华版，破解上没有太大差别，如果部分网友手中有港台购买或者国外流入的DVR-A1xFX、DVR-11xD之类的先锋产品，同样可以支持破解。

破解操作之前，请准备好所有的破解工具和破解固件，关闭计算中所有无关的程序，保持计算机电源的稳定，并在操作完成提示重启前不要进行任何无关操作，以确保破解不受任何影响。 不过广大烧友们也不必过于担心，只要不发生严重意外，该操作是安全的可逆的，可以在原型号和支持LabelFlash的型号间互刷，不会有任何危险，也不用担心不能刷回原来的版本而失去了保修。

下面，小编以IDE接口的DVR-112XL和SATA接口的DVR-216XL为例，给大家实际介绍下破解过程。

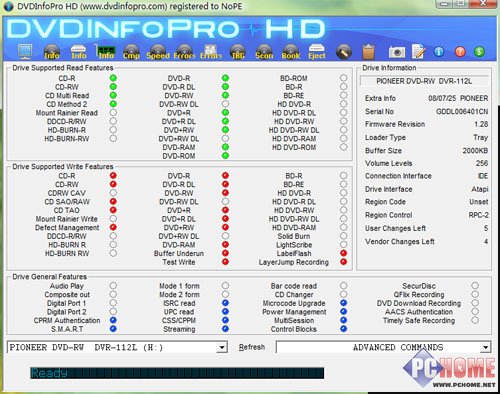

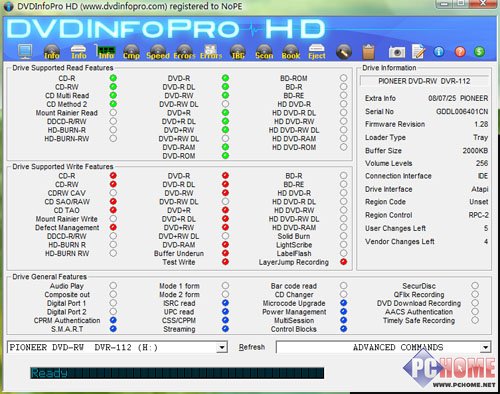

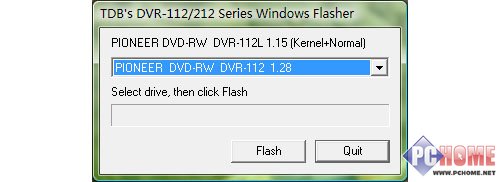

首先上场的DVR-112XL，下图是刷新前的机器信息 112XL不支持LabelFlash 112XL不支持LabelFlash DVR-111系列和DVR-112系列的刷新比较简单，直接下载破解程序运行即可，如图，运行来自TDB(The Dangerous Brother——国外知名光驱固件破解网站)的112系列破解程序，出现如下界面，选择需要刷新的刻录机。 TDB的刷新程序 TDB的刷新程序 刷新成功，不过由于TDB的破解固件版本较低，所以暂时只能刷新到DVR-112L 1.15版本，之后我们可以找到升级程序，直接升级到最新的1.28版本。 先锋A12J的官方升级程序 先锋A12J的官方升级程序 更新完成以后，重启计算机后Windows会找到新的硬件，刻录机变成DVR-112L(即日版的A12J)，并且是最新版固件1.28，下图是刷新后的机器信息，LabelFlash已经是激活状态了。 112L支持LabelFlash 112L支持LabelFlash 先锋DVR-111系列的破解操作基本上同DVR-112系列，下载破解程序后直接刷新即可，这里不再详述。

先锋系刻录机破解LabelFlash功能(二)

DVR-115/215和DVR-216系列也可以破解LabelFlash功能，比较遗憾的是DVR-116CH和DVR-116XL的用户暂时还不能破解，需要等Kernel Part文件释出。不过由于国外TDB网站没有及时更新，所以115，215系列和216系列并没有如之前111，112那样的一步完成操作的破解程序，我们必须下载破解程序包后在黑乎乎的命令行窗口界面下操作，不过其实该操作也没有什么难度，这里以DVR-216XL为例:

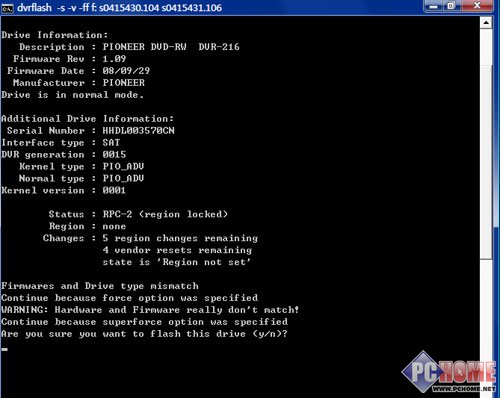

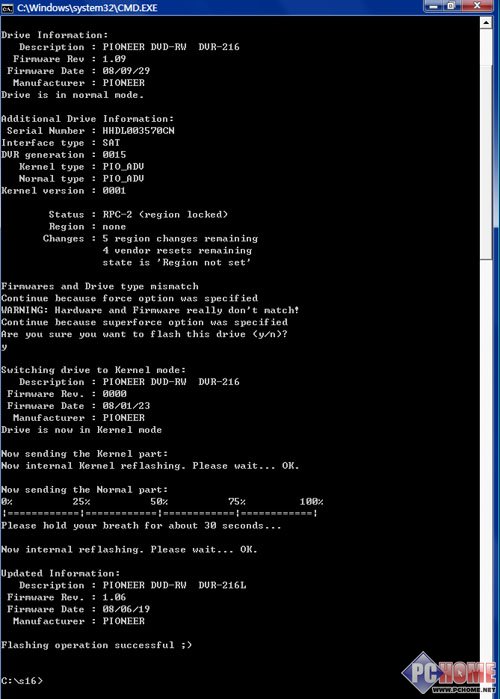

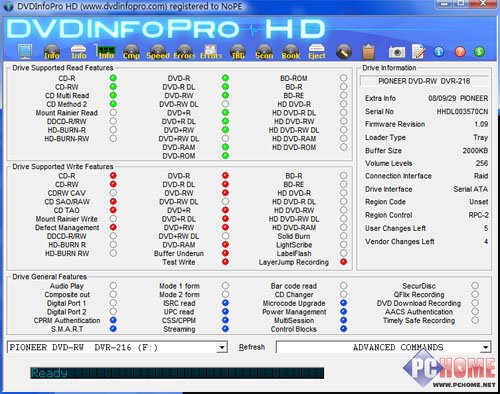

刷新操作前DVR-216XL的信息，不支持LabelFlash。 不支持LabelFlash的216XL 不支持LabelFlash的216XL 将破解文件解压到某一文件夹，例如C:S16，然后开始，运行CMD进入命令行窗口，运行CD命令回到C盘根目录，然后CD S16进入破解文件的目录，输入以下命令dvrflash -s -v -ff x: s0415430.104 s0415431.106即可进入刷新主程序。略微解释下命令方式，dvrflash是刷新主程序，-s -v -ff的参数分别表示“静音操作”，“显示信息”，“强制刷新”，x:则表明需要刷新的刻录机所在盘符，而后面的两个文件前者是Kernel Part文件(较小的文件)后者是固件文件(较大的文件)。 此处为刷新警告和确认，我们自然是输入y表示确认，然后开始进行Kernel和固件刷新，保持计算机的稳定，直到提示刷新成功为止。 此处为刷新警告和确认，我们自然是输入y表示确认，然后开始进行Kernel和固件刷新，保持计算机的稳定，直到提示刷新成功为止。 刷新结束，重启计算以后我们可以看到，刻录机变成了支持LabelFlash的DVR-216L，即日版的先锋DVR-S16J。 支持LabelFlash的216L 支持LabelFlash的216L 先锋DVR-115、DVR-215的刷新方法和DVR-216系列相同，下载相应的Kernel Part和固件文件使用dvrflash刷新即可，这里也就不再赘述。

Optiarc系列刻录机破解LabelFlash功能

SONY NEC Optiarc系列刻录机中能够破解LabelFlash功能的国内行货刻录机有SONY AW-G170A/G170S(Optiarc AD-7170A/S)、SONY DRX-S70U(内置Optirac AD-7540A)、Plextor PX-800A(Optiarc AD-7170A)，拥有以下国外机型NEC ND-6750A/7550A、SONY AW-Q170A/Q170S、Optiarc AD-5170A/S、Optiarc AD-7170A/S、Optiarc AD-7540A的用户也可以破解。

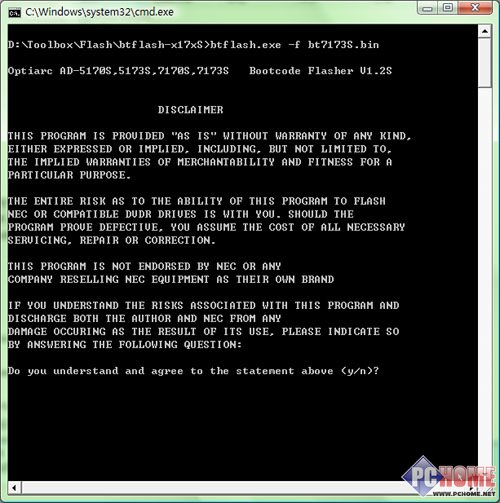

刷新之前需要明确的是，NEC、Optiarc刻录机有个叫做bootcode的概念，该bootcode对应着这台刻录机的具体型号，例如3550的bootcode是K355，在不改变这个bootcode的情况下，即便刷入了其他机器的固件，机器依然会功能锁死无法工作，所以第一步，我们需要做的是更改刻录机的bootcode，下载bootcode更新工具并解压，该工具由国外爱好者制作，已经被做成了可执行文件bat，请在干净的系统中使用，刷新过程中需要注意什么先前已经提到过，这里也不再多说。

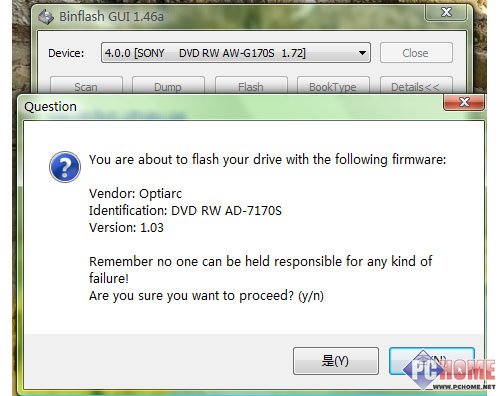

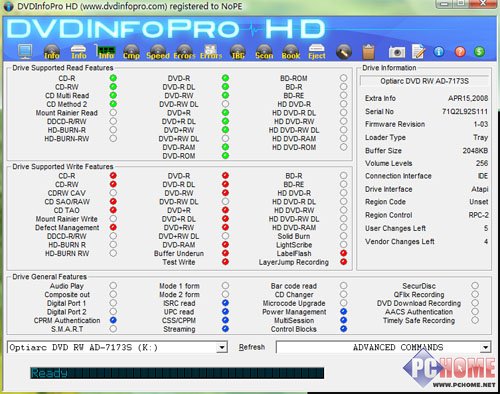

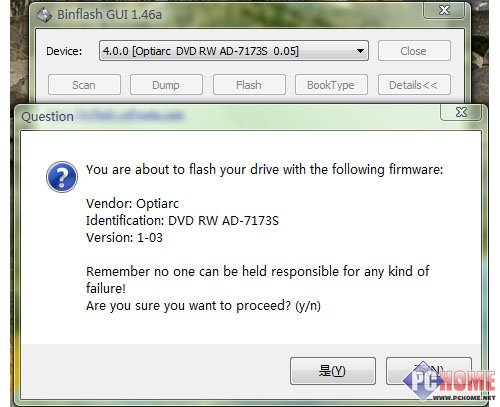

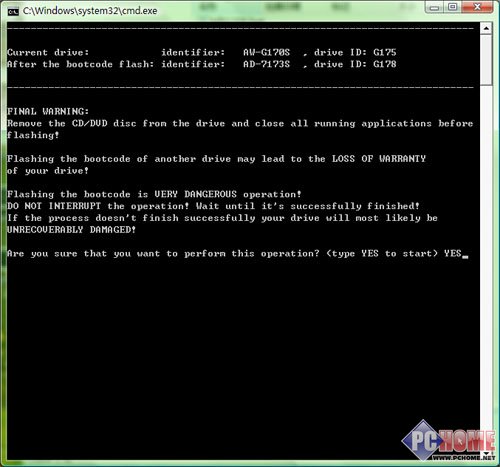

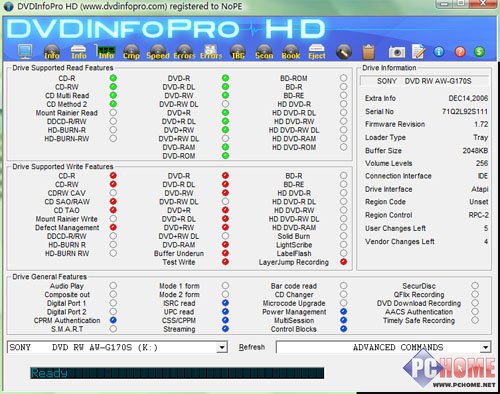

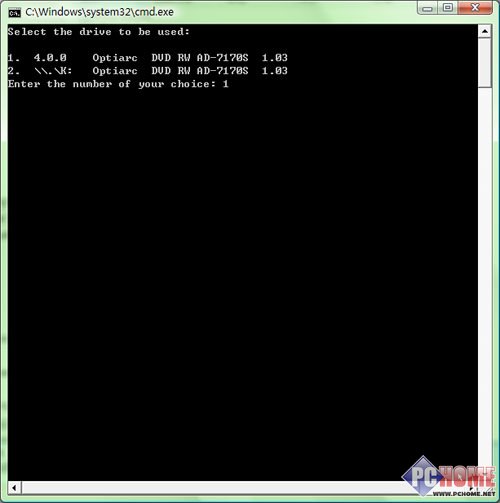

这里我们选取一台SATA接口的SONY AW-G170S作为刷新对象，首先看下它的信息，不支持LabelFlash。 G170S的信息图，不支持LabelFlash G170S的信息图，不支持LabelFlash 这里我们首先需要用NECWinflash程序把SONY AW-G170S刷新为其原型机Optiarc AD-7170S，注意，这两个型号间bootcode是不用更改的，可以直接刷新。 NECWinFlash程序是BinFlash的Win32版本 NECWinFlash程序是BinFlash的Win32版本 刷新成功后机器变成了Optiarc AD-7170S，不过AD-7170S同样不支持LabelFlash，不用理会重启提示，接下来我们直接运行破解包中的bfl7173s.bat。 作者的免责声明 作者的免责声明 系统再次请求确认 系统再次请求确认 两次确认，其中第二次注意，要输入的不是“y”而是“YES”，接下来的界面选择想要刷新的驱动器，如图所示的7170S为1，输入1即可。 确认完成后开始更新bootcode，刷新完毕以后可能会出现系统假死，假死状态视不同的系统而定，不过程序很温馨的提示你可能会出现死机，但是不要担心，不会影响刷新；刷新完成后会看到刻录机的LED灯处于频闪状态，机器锁死且无法出仓，这是正常现象，此时刻录机处于无固件状态，直接可以开始刷入7173S的固件。 再次使用NECWinFlash刷新固件 再次使用NECWinFlash刷新固件 刷新完毕重启系统，打开DVDInfoPro，可以看到，刻录机变成支持LabelFlash的型号AD-7173S，刷新成功。 7173S支持LabelFlash 7173S支持LabelFlash 其余Optiarc系刻录机操作基本如此，下载相应的bootcode文件和固件文件即可，注意千万不要下错型号。

NEC系列刻录机破解LabelFlash功能

看完了Optiarc系刻录机的破解，我们来看下NEC刻录机。NEC刻录机中能够破解LabelFlash功能的机器有ND-3550A、ND-3570A、ND-4550A、ND-4570A，拥有上述机器贴牌产品的用户也可以进行刷新操作。

之前我们提到过，NEC晚期的部分16X DVD刻录机由于市场定位的原因分为3xxx系列和4xxx系列，它们之间最大的区别就是3xxx系列不支持DVD-RAM的读写而4xxx支持，但其实，它们在硬件上是完全一样的，所以这里建议拥有3550和3570的用户直接将机器升级到4551和4571，在支持LabelFlash的同时顺便打开DVD-RAM的读写功能，下面这里就介绍下如何将一台ND-3550A刷新为一台支持LabelFlash和DVD-RAM的ND-4551A。

以下是ND-3550A在刷新前的机器信息，可以看到，不支持DVD-RAM的读写，也不支持LabelFlash。

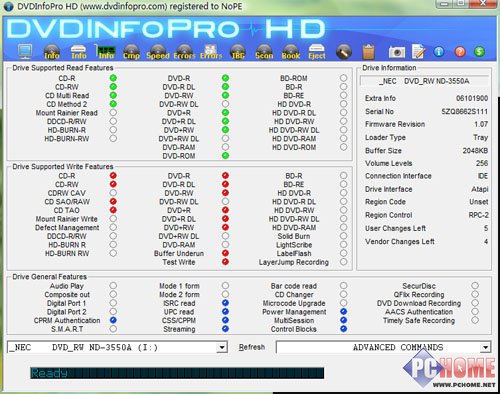

3550的信息图 3550的信息图

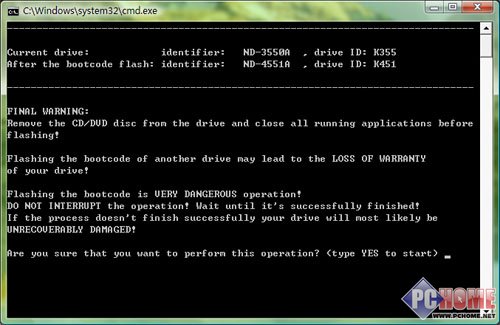

由于NEC系刻录机就是Optiarc系刻录机的前身，所以基本操作和之前SONY G170S刻录机破解过程类似，解压破解程序包以后，请运行bfl4551A.bat，出现如下界面：

刷新确认界面 刷新确认界面

同样的两次确认后选择需要刷新的刻录机即可开始bootcode的刷新。需要注意的是，由于该程序和部分主板的IDE驱动存在兼容性问题，使得部分NEC刻录机在DMA状态下无法执行刷新程序而报错，若发生此类情况，请重新启动到安全模式使光驱处于PIO Mode再进行操作一般即可成功。刷新成功后刻录机LED灯频闪锁死，机器处于无固件状态，此时同样无需重启，直接使用NECWinFlash程序刷新4551A固件。

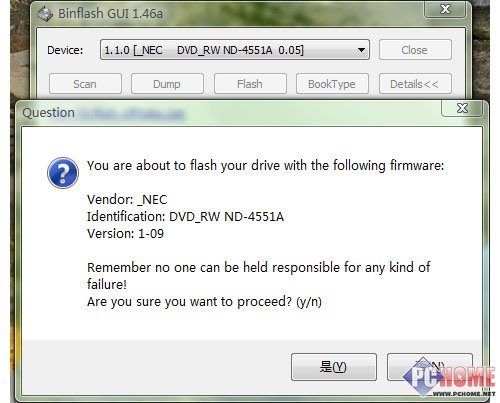

刷入4551的固件 刷入4551的固件

成功刷新完毕后重启计算机，这时候3550变成了4551，同时支持LabelFlash和DVD-RAM。

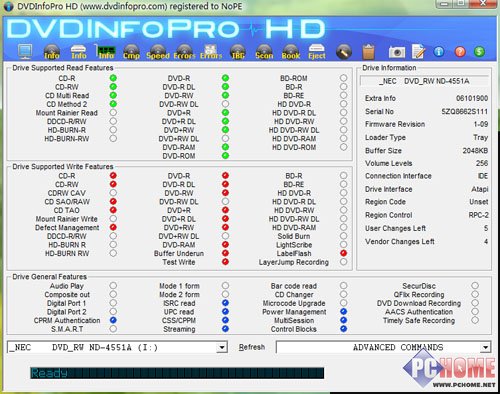

支持LabelFlash的NEC 4551A 支持LabelFlash的NEC 4551A

NEC 3570A和4570A的操作同3550A，4550A操作一样，下载相应破解文件小心操作即可。

LabelFlash闪刷使用教程

LabelFlash的功能不同于之前介绍的LightScribe，它是集成在Nero 软件中的，不需要另外安装系统插件，不过要调用LabelFlash功能需要满足两个条件，条件一是计算机上必须正确安装支持LabelFlash的刻录机；条件二是Nero必须为Nero 7.0.2.8以上的Premium版本。所以使用该功能前，我们先要确认刻录机是否正确安装，然后查看Nero的安装版本，可在开始菜单——程序中查看Nero程序组的名称，一般是Nero x Premium / Ultra / Essentials，版本不符合要求的朋友可以进入Nero Product Setup(Nero 8以后叫做Nero Control Center)程序对序列号进行更改而无须重新安装程序。至于如何获得Premium版本的序列号，不在本文叙述之列，大家自行想办法吧，呵呵。此外，实在没有办法使用Nero自带LabelFlash程序的朋友也可以去LabelFlash的官方网站(http://labelflash.jp/index.html)下载LabelFlash Index Maker软件使用。

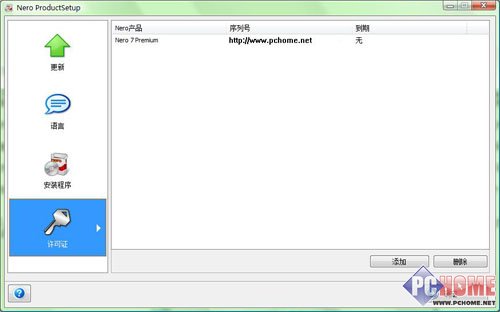

此处可以更改产品序列号，一般网上可以找到序列号 此处可以更改产品序列号，一般网上可以找到序列号

好了，我们这里还是着重介绍Nero的程序自带的LabelFlash功能，一切就绪以后可以在Nero StartSmart程序中找到LabelFlash的图标，如图，点击即可进入Nero LabelFlash程序，盘面的设计过程和之前LightScribe相同。

右下角最后一个图标为LabelFlash程序 右下角最后一个图标为LabelFlash程序

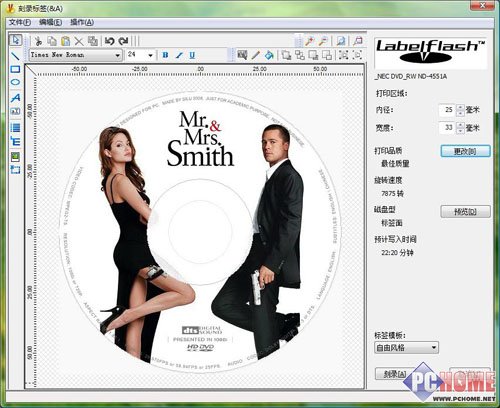

LabelFlash程序的主界面如下，从其构造来看，应该是基于Nero CoverDesigner的一个小程序，对具体图像处理的能力几乎还是没有，所以还是建议使用Photoshop等软件制作好盘面导入后使用。界面右边显示当前LabelFlash刻录机和盘片的一些信息，并且可以通过调整模板选择合适的雕刻区域。

LabelFlash程序主界面 LabelFlash程序主界面

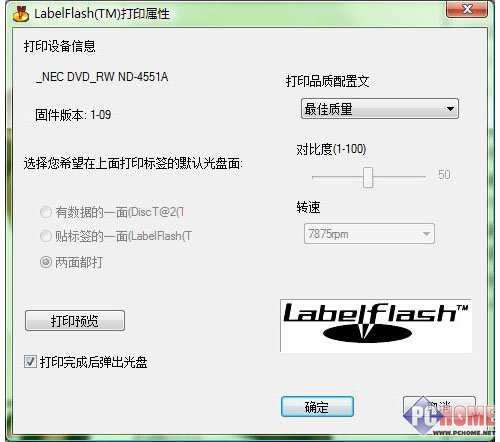

LabelFlash打印属性，可以配置打印质量，对比度，转速等选项，一般情况下，为了保证雕刻质量，请尽量选择最佳质量，其它选项保持默认。

LabelFlash打印属性 LabelFlash打印属性

打印预览可以看到大致的打印效果。

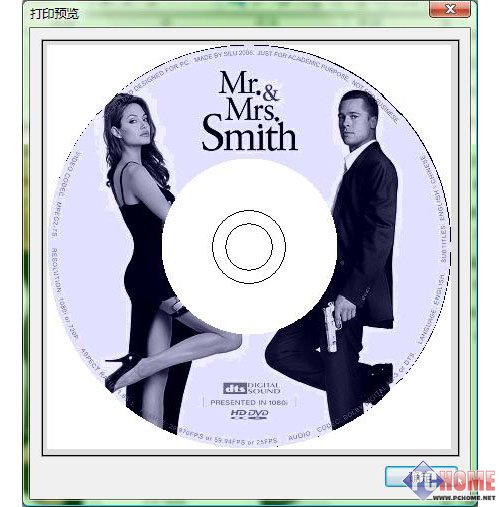

打印预览图 打印预览图

一切都OK之后，即可开始打印，使用NEC刻录机的耗时为22:20秒，而先锋刻录略长，同为最佳打印设置条件下，总体时间低于LightScribe所用时间。

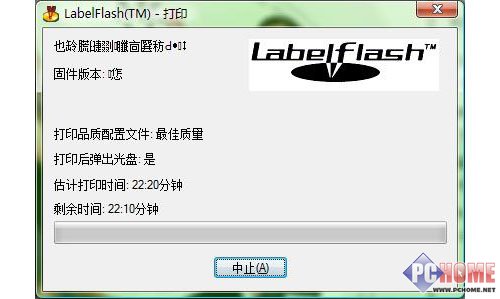

LabelFlash打印过程 LabelFlash打印过程

打印完毕以后刻录机会自动吐出光盘。

DiscT@2雕刻技术简介

支持LabelFlash的刻录机还有一个特色功能，那就是在DiscT@2，之前我们已经提到，这个功能最初由YAMAHA开发，在YAMAHA最高端的刻录机CRW-F1时候昙花一现过，不过当时该功能只能对CD刻录面就行雕刻，而DVD刻录机支持的DiscT@2功能则能对DVD光盘的刻录面进行雕刻，这就给许多暂时无法购买到LabelFlash光盘的朋友带来了试用的方便。

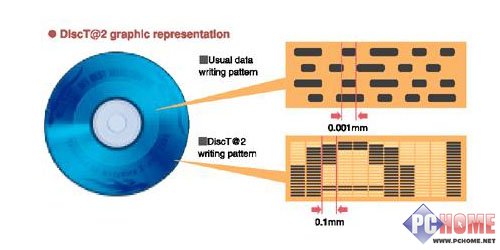

DiscT@2盘面技术 DiscT@2盘面技术

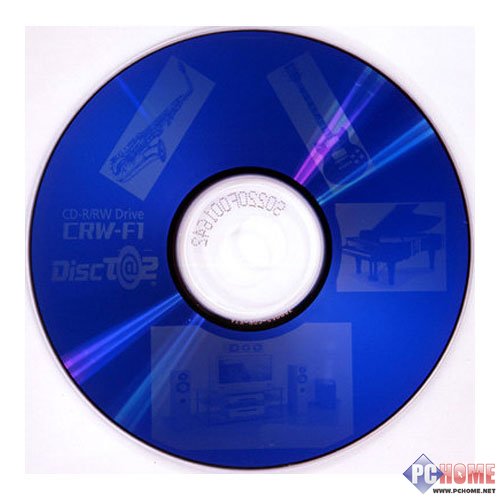

使用YAMAHA F1雕刻的深蓝刻录盘盘面 使用YAMAHA F1雕刻的深蓝刻录盘盘面

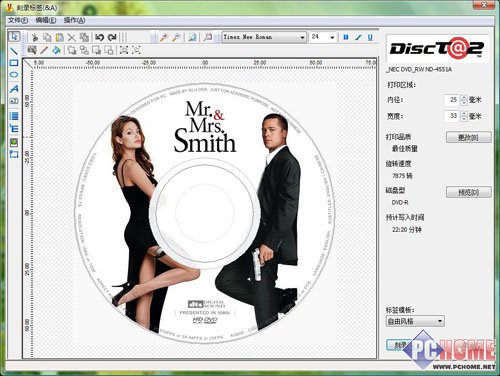

LabelFlash刻录机的DiscT@2功能的使用条件和使用方法和LabelFlash完全相同，只不过盘片使用的是普通的DVD+/-R光盘，不能支持CD-R DVD+/-R DL和RW光盘，当正常的DVD+/-R光盘放入放入刻录机并识别以后，Nero LabelFlash软件上LabelFlash的logo会自动变成DiscT@2的logo，并且会识别出光盘类型DVD+R或者DVD-R，如下图。

变成DiscT@2的logo 变成DiscT@2的logo

DiscT@2推出的本意并非为了整盘做雕刻，因为做了雕刻以后的盘就失去了刻录的功能，这样的雕刻变得毫无意义，DiscT@2是为了利用光盘外圈剩余空间进行雕刻的一种技术，当我们刻录的光盘并未刻满，外圈留下的空间即可被利用来进行操作，需要满足的条件是已经关闭光盘的DVD+R或者DVD-R，软件会自动辨认出还剩余的空间，我们就可以在剩余的部分进行设计，打印方式和之前的LabelFlash是相同的。

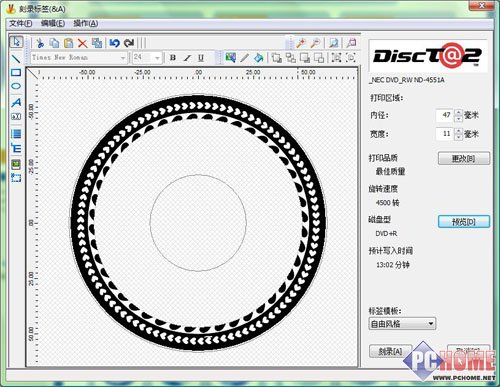

光盘剩余空间我们设计了花纹 光盘剩余空间我们设计了花纹

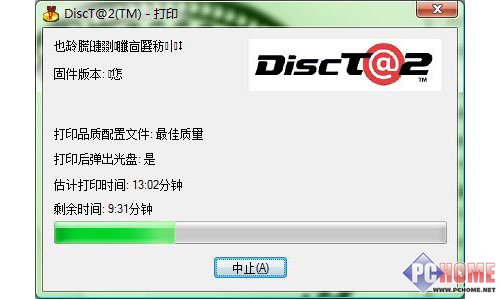

DiscT@2打印过程，时间视打印的面积而定。

打印过程和LabelFlash相同 打印过程和LabelFlash相同

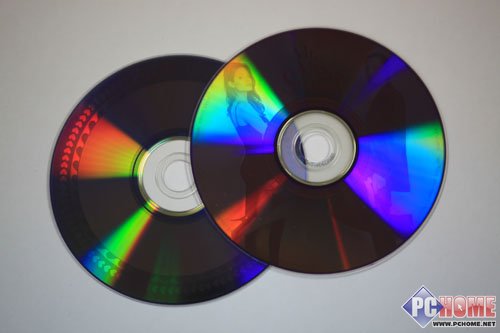

下图是DiscT@2分别雕刻的花边和全盘图，由于拍摄的关系，无法真实的表现效果，不过实际效果还是不错的。使用DiscT@2进行全盘试雕的朋友，建议选择铼德4X或者8X的DVD光盘，因为铼德低速DVD盘采用铼德自家研发G-Platinum染料，相对于其他厂家使用的AZO和Oxolife染料来说偏深偏红，更能体现对比度，例如小编使用的就是一张铼德4X的DVD-R。

左边为外圈花纹图，右边为全盘雕刻的图 左边为外圈花纹图，右边为全盘雕刻的图

由于对比度关系，效果肯定不如LabelFlash，所以可以作为试雕之用。

两种光雕实际效果展示

展示效果前，先和大家说下拍照的艰苦经历，尤其是由于LabelFlash盘片的构造，拍摄时候容易反光，且不同角度观看盘面效果是截然不同的，这使得相机很难真实反映LabelFlash盘面最好的效果，小编曾花了n长时间努力的对焦啊对焦，拍摄啊拍摄，还是拍不好，最后只好麻烦我们的摄影达人春卷大师才勉强搞定了照片。

大家可以欣赏下春卷大师用Canon EOS 5D拍摄的效果

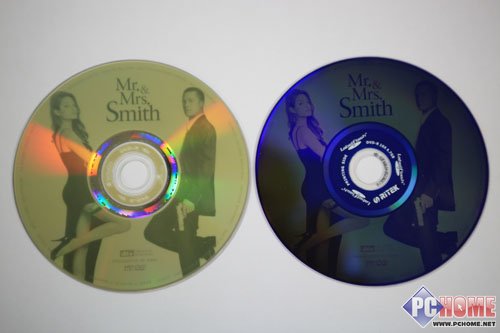

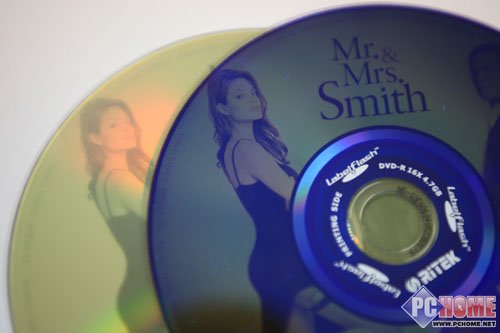

史密斯夫妇盘面 史密斯夫妇盘面

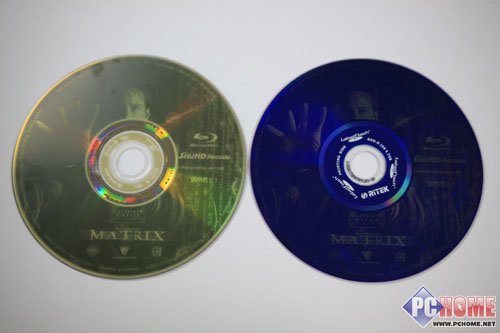

黑客帝国盘面 黑客帝国盘面

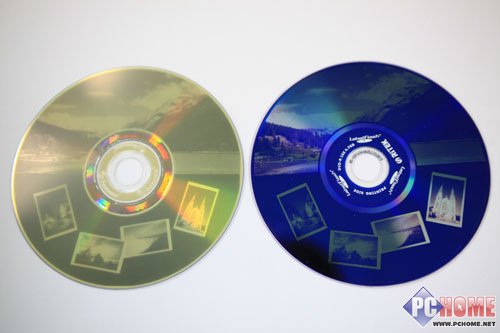

某风景图 某风景图

应该说，最后那张风景那张应该是效果最好的，毕竟那是人家设计好的模板，而小编自己寻找的史密斯夫妇盘面和黑客帝国效果略差，尤其是黑客帝国，盘面比较暗淡，LightScribe没有能很好的处理，显得画面非常灰暗，而LabelFlash则由于视角的原因，不太容易拍摄。真的是很遗憾，由于拍摄的关系，不可能把最好的效果展示给大家，真实的效果可能要靠大家亲自去体验了。

两种雕刻方式优劣比较

两种功能类似的产品孰优孰劣，这向来是一个值得争论的话题，LightScribe和LabelFlash应该说各有优势，也各有自己的不足之处，下面我们就从各个角度俩分析下双方的优劣势。

从雕刻效果来说: 效果这种东西是仁者见仁智者见者的问题，以示公正，我们特别请了几位PCHOME的资深编辑们来选择认为效果相对较好的一种。 首先有请我们的首席编辑春卷大师，春卷大师在给小编拍照的时候就欣赏过两种风格迥异的光雕方式，经过一番对比，春卷大师从摄影师的角度认为，LabelFlash能表现出更多的细节，相对于LightScribe来说效果更好。

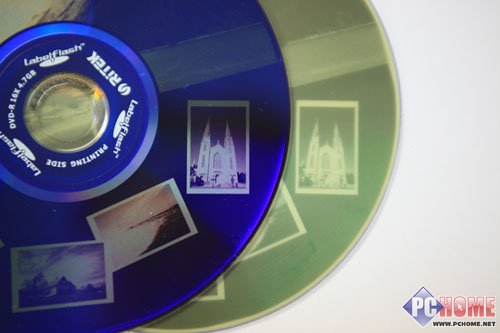

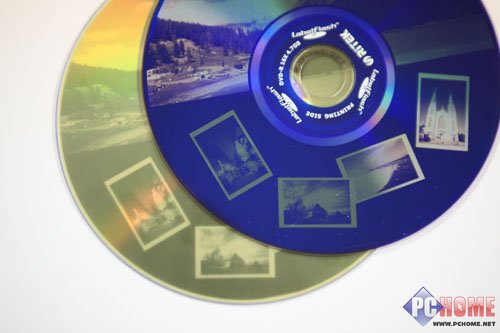

感谢春卷大师的单反，这样对比应该比较明显 感谢春卷大师的单反，这样对比应该比较明显

然后是我们硬件中心总监蛋糕，蛋糕同志是LabelFlash的坚决支持者，从第一次看到LabelFlash开始就深深为其着迷，认为在灰度表现上，LabelFlash要远远胜于LightScribe。

最后则是小编根据两位大师的意见总结的观点： 由于LightScribe的盘面底色是淡黄色，雕刻出的颜色呈现黑色，使用灰阶来表示颜色深浅，所以当光雕的盘面底色偏淡时，能较好的突出画面主体，雕刻出的盘面效果较好，如之前的史密斯夫妇盘面；而当整个底色偏深，主体画面需要通过明亮的方式来表现时候，LightScribe的效果就可谓差强人意了，显示效果显得比较暗淡，如之前黑客帝国盘面。所以，使用LightScribe的时候请尽量不要选择背景过深的图片，不然可能达不到预期效果。

而LabelFlash的盘面底色是深蓝色，雕刻后的颜色泛白发亮，效果和LightScribe正好相反，在整体较暗的情况下，能更清楚的表现主体，而整体较明亮的情况下，反而可能因为对比度的不足造成显示效果变差。所以，设计LabelFlash盘面的时候尽可能不要让选择太过明亮的图片以免影响效果。

从观感上来说，LightScribe偏明，视角比较大，在多个角度观察效果都差不多，而LabelFlash偏暗，加上碟面反光，一旦角度过大则无法看清雕刻的内容，总体来说，在同等条件下，LabelFlash的表现力要远远好于LightScribe，在效果方面，LabelFlash是领先的。

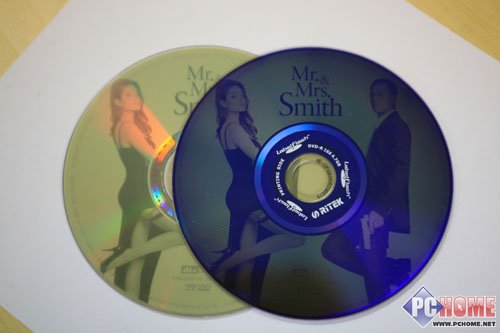

相比之下，还是LightScribe稍逊 相比之下，还是LightScribe稍逊

单技术而言，作为一项盘面技术，效果好才是最为关键的，LabelFlash这方面是绝对领先的，只是目前LabelFlash的相关技术和产品还未进行大规模推广，市场的认知和普及还需要时日，希望各大光存储厂商能够尽快推进相关产品，让广大消费者享受到更优质的盘片雕刻产品。

光盘盘面技术展望

看到这个页面，本次的盘面雕刻大比拼也即将进入尾声，在这里再次感谢铼德和威宝两家最大的光盘生产商为本次评测提供相应的光盘。

相信大部分网友看了上文的实际效果图以后，对当前两种盘面雕刻技术也有了相当的了解。 不过说实在的，目前的盘面雕刻技术相对还不是太成熟，在雕刻所花费的时间和雕刻效果上还远远没有做到最好，尤其是目前只能使用单色雕刻，无法表现多姿多彩的图案，和光盘打印相比，还处于相对的劣势。而真正的彩色光雕技术，在短期内不太可能实现，即便实现，在性价比方面恐怕也远远不能令人满意。基于此原因，小编认为，盘面雕刻只能是一种“趣味”玩法作为刻录机的附加功能赠送给消费者的，用何种方式方法来实现，还要看消费者各自的硬件条件以及喜好了。

不过即将在大陆上市的LabelFlash闪刷技术，还是非常值得我们的期待。希望以后越来越成熟的盘面雕刻技术，能让大家多姿多彩的记录更精彩的生活。

附: 破解LabelFlash所需程序和固件

先锋系破解程序整合包下载(已包含刷新程序和固件)

http://download.pchome.net/driver/hardware/cddvd/detail-166877.html

请解压后根据自己的机型选择使用：

NEC/Optiarc系破解程序及固件

固件刷新程序BinFlash下载 BinFlash官方网站 点击进入

可以下载for 各种OS的版本以及查看使用参数，本文使用的是Win32 GUI 1.46a，也叫NECWinFlash。

bootcode更改工具

For NEC Drives

For Optiarc Drives

NEC/Optiarc相关固件

请解压后使用binflash工具刷新，请注意勿选错型号。

NEC

Optiarc

其他相关回刷固件以及破解全区固件可以去http://liggydee.cdfreaks.com/page/en/寻找并下载。
